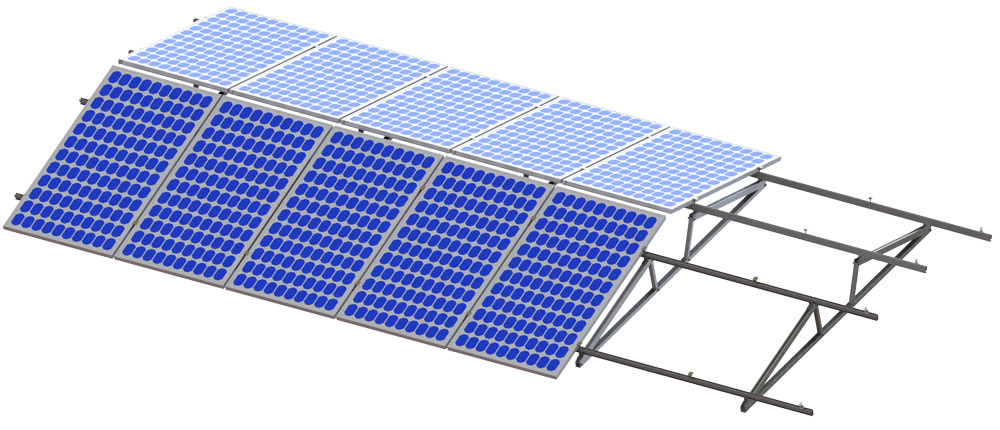

東西デュアルチルトフラットルーフマウントシステム

製品名: 東西デュアルチルトフラットルーフマウントシステム

製品説明：

サンパネルリューション イーストウエストマウントシステム 独自の設計のため、ほとんどのシステムは「南向き/北向き」、つまり南北方向に設置されています。従来のシステムと比較して、東西向きのシステムは設置時に大きな「デッドスペース」を必要としないため、同じ面積に多くの太陽光パネルを設置でき、より高い発電量を実現できます。

簡単な紹介:

軽量、便利、耐久性に優れています。
設置場所：平らなコンクリート屋根または野外
調整可能な角度：5°～20°
最大風速: 60 m/s
積雪荷重：1.4 KN/m²
材質：アルミニウム6005-T5およびステンレス鋼304
保証: 10 年間の保証、25 年間の耐用年数。

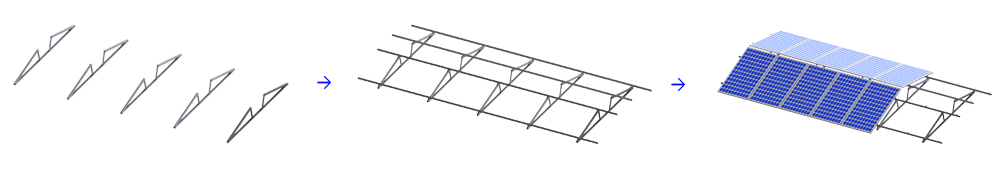

インストールガイド:

ステップ 1: あらかじめ組み立てられた三脚ブラケットを平らな屋根に固定します。

ステップ 2: ソーラーレールを三脚ブラケットに固定し、レールクランプでロックします。

ステップ 3: ソーラー パネルをレールに置き、ソーラー クランプで固定して完成です。

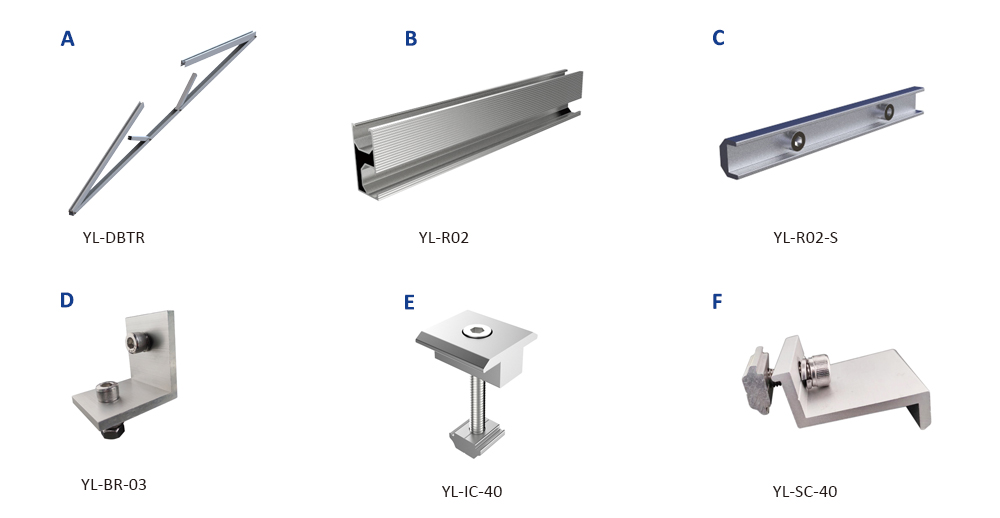

コンポーネントリスト:

A: 組み立て済みの三脚ブラケット

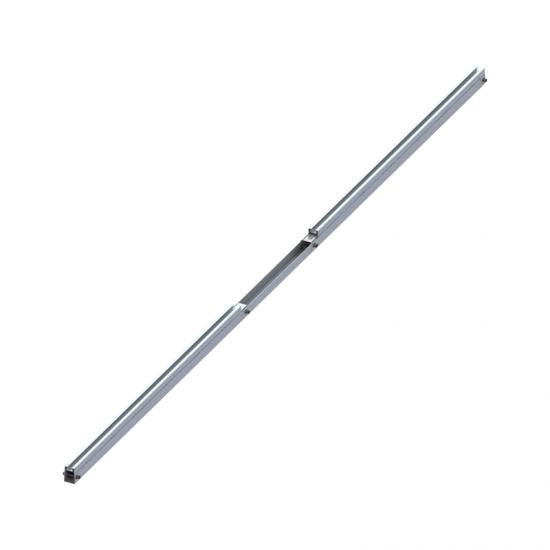

B: アルミルーフレールプロファイル

C: レールジョインター

D: レールクランプ

E: ミドルクランプ

F: エンドクランプ

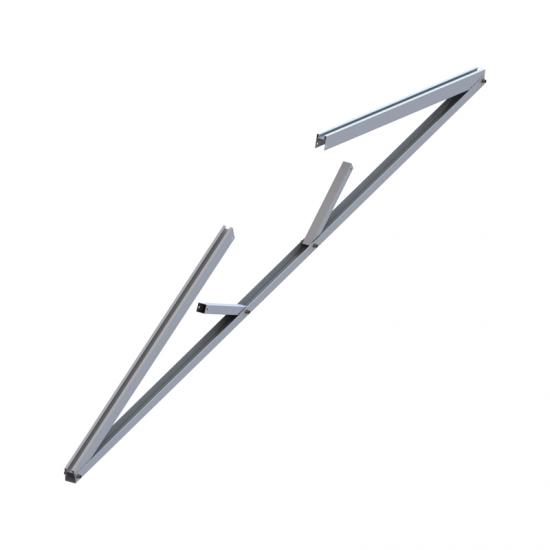

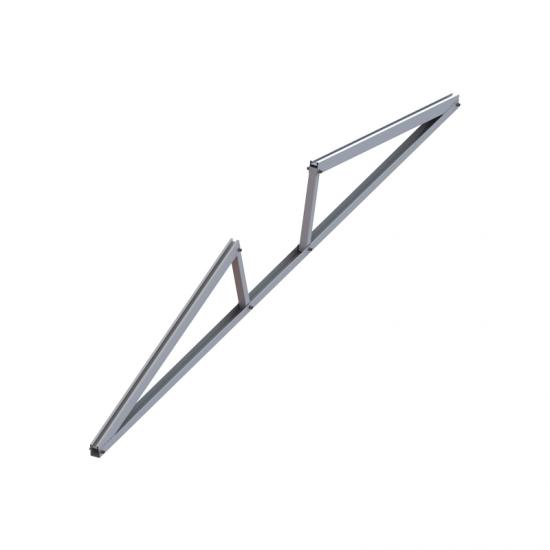

組み立て済み三脚ブラケット：

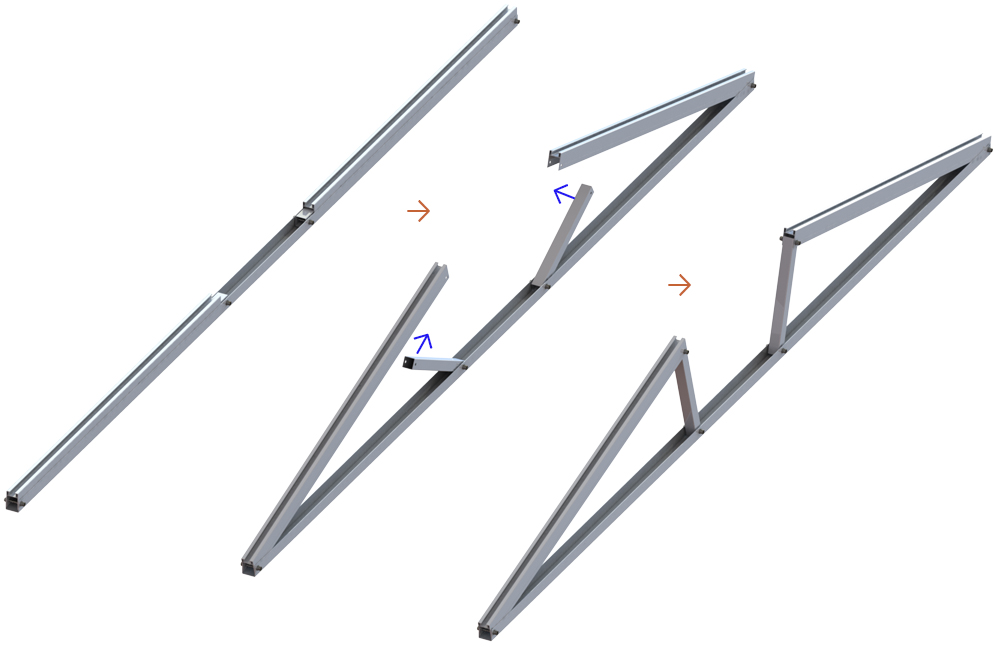

商品の配送時には、三脚ブラケットが紐で梱包されます。取り付け時に 3 番目のボルト セットを固定するだけで、取り付けが非常に簡単になり、時間と人件費を節約できます。

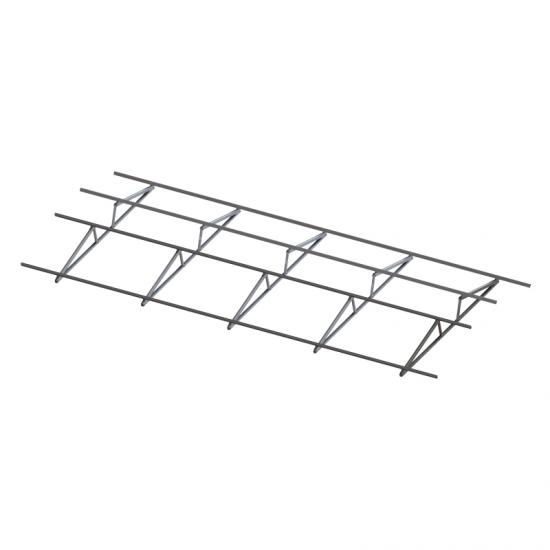

デュアルチルトソーラールーフマウントシステムの概要
